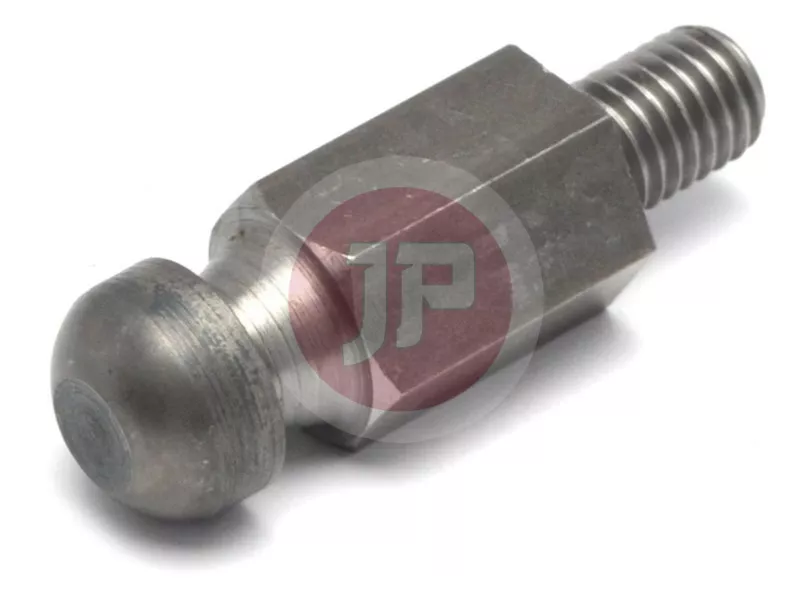

NISSAN 30537-40P00 Kuplungvilla támasztócsap

A gyári NISSAN (SKU: 30537-40P00) kuplungvilla támasztócsap (angol megnevezéssel: 'PIN-BALL') a manuális sebességváltóval szerelt gépjárművek tengelykapcsoló-rendszerének egyik kritikus fontosságú, precíziós rögzítő- és forgáspont-eleme. Ez a kisméretű, de rendkívül nagy mechanikai igénybevételnek kitett alkatrész biztosítja a kuplungvilla stabil és súrlódásmentes forgáspontját, amelyen keresztül a kinyomócsapágy elmozdul a tengelykapcsoló működtetésekor.

Működési elv és fontosság

Amikor a vezető lenyomja a kuplungpedált, a hidraulikus vagy mechanikus működtető rendszer erőt fejt ki a kuplungvillára. A kuplungvilla ezen a gömbfejű támasztócsapon elfordulva továbbítja a mozgást a kinyomócsapágynak, amely végül oldja a kuplungszerkezetet. A támasztócsap gömbfejű kialakítása teszi lehetővé a villa sima, holtjátékmentes és pontos kétirányú mozgását.

A kopás vagy meghibásodás jellemző tünetei

A kuplungvilla támasztócsapja folyamatos súrlódásnak és magas hőmérsékletnek van kitéve a sebességváltó harangon belül. Idővel a kenőanyag elvesztése vagy a fém-fém érintkezés miatti természetes elhasználódás az alábbi hibajelenségekhez vezethet:

• Nehezen benyomható kuplungpedál: A megnövekedett súrlódás miatt a pedálút nehézkessé, akadozóvá válik.
• Nyikorgó vagy kattogó hangok: A kuplungpedál lenyomásakor vagy felengedésekor jelentkező mechanikai zajok a gömbfej szárazságára vagy kopására utalnak.
• Nem tökéletes kuplungkiemelés: Ha a csapfej jelentősen elkopik vagy deformálódik, a kuplungvilla geometriája megváltozik, ami akadályozhatja a fokozatok könnyű kapcsolását.
• A támasztócsap törése: Extrém esetben a csap anyaga elfáradhat és eltörhet, ami a kuplungrendszer azonnali és teljes működésképtelenségét okozza.

Műszaki jellemzők

• Anyagminőség: Nagy szilárdságú, edzett acélötvözet a maximális kopásállóság és a nagy felületi nyomás elviselése érdekében.
• Kialakítás: Precíziósan megmunkált gömbfejű végződés a tökéletes illeszkedésért és a minimális súrlódásért.
• Beépítési pozíció: A sebességváltó harangon belül, a kuplungvilla forgáspontjaként.
• Karbantartási javaslat: A kuplungszerkezet vagy a kinyomócsapágy cseréjekor a támasztócsap ellenőrzése és megfelelő magas hőmérsékletű zsírral történő kenése, szükség esetén cseréje erősen ajánlott.
